液位器接线图

一、液位器接线图

液位器接线图是工业控制系统中非常常见的一种连接图，能够清晰地展示液位器的接线方式和连接方式，有助于工程师进行正确的安装和调试。

液位器接线图通常包含各种连接元件和电子设备，如液位传感器、继电器、报警器等。这些元件之间的连接方式直接决定了液位器的性能和功能，并且对于整个液位检测系统的可靠性与稳定性至关重要。

在编制液位器接线图时，需要考虑以下几个关键因素：

1. 确定液位器的类型

液位器有多种类型，如浮子式液位器、电容式液位器、超声波液位器等。不同类型的液位器在接线上存在一定的差异，所以在绘制液位器接线图之前，首先要明确液位器的类型。

以浮子式液位器为例，其接线图包含两个主要部分：传感器部分和控制部分。传感器部分用于监测液位的变化，而控制部分则负责将传感器的信号进行处理和输出。

2. 根据液位器的功能确定接线方式

液位器的功能各有不同，可以仅仅用于监测液位变化，也可以进行更加复杂的控制和报警操作。因此，在绘制液位器接线图时，需要根据液位器的功能需求来确定相应的接线方式。

例如，如果液位器需要控制液位的上升和下降，那么接线图中需要包含继电器和电磁阀等元件，用于控制液位器输出的信号，实现自动化控制。

3. 统一标识和编号

液位器接线图中应当统一标识和编号各个元件和连接线，以方便后续的安装和维护工作。可以使用符号或文字来表示不同的元件，并在图中使用编号进行标识。

另外，还应当在液位器接线图上标明各个元件之间的连接方式，如并联、串联等，以确保连接的正确和稳定。

4. 合理布局和清晰可读

液位器接线图应当布局合理，便于工程师查阅和理解。可以按照信号的传输路径进行布局，或者按照功能模块进行分块布置。

此外，为了增加图的可读性，可以使用不同的颜色和线型来表示不同的信号或功能模块，以便在复杂的接线图中更加清晰地辨认每个元件的作用。

绘制液位器接线图是工程师在液位器安装和调试过程中必备的一项技能。合理的液位器接线图能够确保液位器系统的稳定性和可靠性，提高工作效率，减少故障率。

因此，在进行液位器接线图设计时，要充分考虑液位器的类型和功能需求，并确保其布局清晰、标识合理、编号一致。只有这样，才能有效地实现液位器在工业控制系统中的应用。

二、液位开关接线图

液位开关是工业自动化控制中常用的一种传感器，用于检测液体的高度变化。它通过接线与控制设备连接，将液位信号传输给控制系统，从而实现对液体的监测和控制。了解液位开关的接线图对于合理使用和维护液位开关具有重要意义。本文将介绍液位开关接线图的基本原理和常见的接线方式。

1. 液位开关接线图的基本原理

液位开关接线图主要包括输入端和输出端。输入端通常连接到电源和控制设备，负责接收电源信号和传输控制信号；输出端连接到液位开关，负责接收液位信号和传输控制信号。

液位开关接线图的基本原理是利用浮子或浮球在液体中的浮沉运动来检测液位变化。当液位上升或下降时，浮子或浮球也会随之上升或下降。液位开关通过接触或断开浮子或浮球，产生开关信号，将液位信号传递给控制系统。

2. 常见的液位开关接线方式

液位开关的接线方式多种多样，根据不同的应用场景和控制要求，可以选择合适的接线方式。

(1) 必要接线：液位开关通常需要连接到电源和控制设备上，以供电并传输信号。必要接线包括将线缆的电源接头连接到电源端口，将线缆的控制接头连接到控制设备。

(2) 单点接线：单点接线是最常见的液位开关接线方式之一。它只需要一组接线，将液位开关的输出端接到控制设备的输入端，实现简单的开关控制逻辑。

(3) 双点接线：双点接线是一种更复杂的接线方式，它使用两组接线，实现更精确的液位控制。其中一组接线用于上限控制，另一组接线用于下限控制。当液位达到上限时，开关信号触发上限控制；当液位达到下限时，开关信号触发下限控制。

(4) 多点接线：多点接线适用于需要分段控制液位的场景。它使用多组接线，将液位开关分成若干段，每段控制一定范围的液位。当液位达到每段的上限或下限时，开关信号触发相应的控制逻辑。

3. 液位开关接线图示例

下面是几个常见的液位开关接线图示例：

(1) 单点接线示例：

<img src="single_point.png" alt="单点接线图示例">

图示中液位开关的输出端与控制设备的输入端相连，形成一个简单的开关控制回路。当液位达到一定高度时，开关信号触发控制设备执行相应的操作。

(2) 双点接线示例：

<img src="double_point.png" alt="双点接线图示例">

图示中液位开关的输出端分别与上限控制设备和下限控制设备的输入端相连。当液位达到上限或下限时，分别触发不同的控制逻辑。

(3) 多点接线示例：

<img src="multi_point.png" alt="多点接线图示例">

图示中液位开关被分成三段，分别控制液位的高、中、低三个范围。当液位达到每段的上限或下限时，分别触发不同的控制逻辑。

4. 液位开关接线注意事项

在使用液位开关进行接线时，需要注意以下事项：

(1) 正确连接电源：液位开关通常需要外部电源供电，确保电源的电压和频率与液位开关要求的一致。同时，注意正确连接电源的正负极，以免造成损坏或故障。

(2) 接线稳固可靠：接线时应确保连接稳固可靠，避免接触不良或虚接，以免影响液位信号的传输和控制效果。可以使用接线端子或连接器来增强接线的稳定性。

(3) 防止短路：接线时应避免接触导体产生短路，以免造成电路故障或设备损坏。可以使用绝缘套管或绝缘胶带来隔离导体，确保安全可靠。

(4) 保护接线：在液体环境中使用液位开关时，应注意保护接线部分，避免液体侵入导致接触不良或腐蚀损坏。可以采取密封措施或防护罩来保护接线。

液位开关接线图是液位开关在工业自动化控制中的重要组成部分。了解液位开关接线图的基本原理和常见的接线方式有助于合理使用和维护液位开关，确保控制系统的正常运行和液体的安全监测。

在进行液位开关的接线时，需要注意正确连接电源、稳固可靠的接线、防止短路和保护接线等事项，以确保接线的安全性和可靠性。

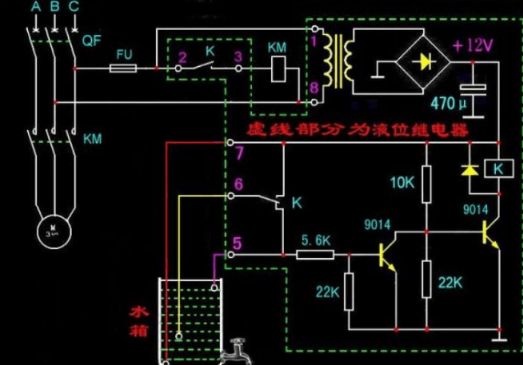

三、液位继电器控制电磁阀自动补水接线图？

接线方法：

1.火线 接到交流接触器线圈A1端子上。

2.交流接触器线圈A2端子接到液位继电器的一个端子上。

3.液位继电器的另一个端子接 零线上。

4.高中低是控制水位的，接6、7、8接线端子。

四、液位控制器接线图

液位控制器接线图的重要性

液位控制器是工业生产过程中一个非常重要的设备，用于控制液体在容器内的液位。液位控制器接线图是指用来描述液位控制器各部件之间电气连接关系的图表。它的编制准确与否直接关系到液位控制器的性能和功能。如果接线不正确，无法正常控制液位，不仅会影响生产效率，还可能造成设备损坏、事故甚至生命危险。

液位控制器接线图具有相当复杂性，经常需要根据具体的液位控制器型号和参数进行设计。其主要目的是确保液位控制器的输入和输出信号能正确传递，确保液位传感器、继电器、报警装置等各部件正常工作，从而实现液位控制的准确可靠。

为了更好地理解液位控制器接线图的重要性，我们可以以某工业流程的液位控制为例进行分析。

液位控制器接线图的设计案例

某石化公司的生产流程中，使用了一套液位控制器来控制多个储罐的液位。为了保证生产安全和生产效率，他们委托了专业的电气工程师设计液位控制器接线图。

电气工程师首先通过对液位控制器的使用环境、液位传感器的特性、控制要求等进行充分了解，确定了适合的液位控制器型号和参数。接下来，他们开始根据液位控制器的技术手册和标准进行接线图的绘制。

在设计过程中，他们密切关注每个设备的电气特性，包括电压、电流、接线方式等。他们按照液位控制器的输入和输出信号要求将液位传感器、继电器、报警装置等各部件进行正确地连接。他们还考虑到安全因素，合理安排了电缆的布线以避免短路、脱落等问题。

在设计过程中，他们严格按照国家标准和安全规范进行操作，确保接线的可靠性和安全性。在绘制过程中，他们还进行了多次的验证和检查，以确保接线图的准确无误。

液位控制器接线图的意义

正确的液位控制器接线图有以下重要意义：

1. 确保液位控制器工作正常：液位控制器接线图保证了液位控制器各部件的正确连接，确保输入和输出信号能够准确传递，从而保证液位控制器的正常工作。
2. 确保安全生产：液位控制器接线图经过科学合理的设计，能够准确控制液位，避免过高或过低的液位带来的安全隐患，保障人员和设备的安全。
3. 提高生产效率：液位控制器接线图能够实现自动控制，根据液位的变化自动调节液体的供应和排放，提高生产效率。
4. 方便维护和故障排除：液位控制器接线图清晰明了，合理布局，有利于日后设备的维护和故障排除。

如何保证液位控制器接线图的准确性

液位控制器接线图的准确性对于生产过程的正常运行至关重要。以下是保证液位控制器接线图准确的几个关键因素：

1. 充分了解设备和工艺要求：在设计液位控制器接线图之前，电气工程师需要充分了解液位控制器的型号和参数，以及工艺流程中的液位控制要求。
2. 遵循标准和规范：设计接线图时，要遵循国家相关的标准和规范，确保接线图的合法性和可靠性。
3. 验证和检查：在绘制液位控制器接线图后，需要进行多次的验证和检查，确保接线的正确性和完整性。
4. 专业人员参与：液位控制器接线图的设计需要有经验和专业知识的电气工程师来进行，确保实际操作的可行性和安全性。

通过以上关键因素的综合应用，可以保证液位控制器接线图的准确性，促进工业生产过程的安全、高效运行。

五、液位继电器原理图

液位继电器在现代工业自动化过程中起着至关重要的作用，它被广泛应用于各种液体储存和输送系统中，以监测和控制液位变化。液位继电器的原理图是了解其工作原理的核心，它揭示了液位继电器如何检测液位并发出相应的信号。

液位继电器的原理图由不同的电子元件组成，包括敏感电极、电源、继电器和报警器。这些组件在液体容器中正确安装，以确保准确和可靠的液位检测。电源为液位继电器提供所需的电能，而敏感电极则是检测液位变化的关键。

液位继电器原理图的工作原理

液位继电器原理图的工作原理基于液位接触敏感电极的电导。当液位升高，液体将接触到敏感电极，形成电导路径。这个电导路径将触发继电器，使其切换状态并发出相应的信号。

液位继电器原理图的工作过程可以分为以下几个步骤：

1. 液体接触敏感电极：当液体接触到敏感电极时，电导路径形成。
2. 电导路径触发继电器：电导路径的形成将导致继电器状态的切换。
3. 信号输出和报警：继电器状态切换后，将通过报警器或其他输出装置发出相应的信号。

液位继电器原理图的工作原理简单而高效，它可以用于液体储罐、水处理系统、油田和化工过程等各种应用中。通过检测液位变化，液位继电器能够帮助实现液位控制、防止溢流和漏液，并提供及时的报警。

液位继电器原理图的优势

液位继电器原理图具有许多优势，使其成为工业领域的重要组成部分。

• 精确性：液位继电器可以提供高精度的液位检测，确保液体容器中的液位变化得以准确掌握。这对于液体的准确计量和监控至关重要。
• 可靠性：由于液位继电器原理图的简单性和可靠性，它能够长时间稳定地工作，减少了需要维修和更换的频率。
• 安全性：液位继电器可以实时监测液位变化，并在液位异常时发出及时的报警信号，帮助避免潜在的危险和事故。
• 适应性：液位继电器原理图适用于各种液体介质，包括水、油、化学物质等。它们可以根据应用需求进行定制，以适应不同的工艺要求。
• 成本效益：液位继电器原理图提供了经济高效的液位检测解决方案，不仅价格相对较低，而且维护成本也较低。

应用领域

液位继电器原理图在许多领域都有广泛的应用。

1. 工业生产：液位继电器可用于监测和控制工业过程中的液位变化，包括化工厂、石油炼制、食品加工等。

2. 水处理：液位继电器可用于水处理系统中，监测水箱、水池、水井等水体的液位，确保水资源的合理利用。

3. 油田：液位继电器原理图在油田中起着重要作用，监测油罐的液位，防止溢流和泄漏，确保油田的安全和生产。

4. 自动化设备：液位继电器可用于各种自动化设备中，如冷却系统、加热系统等，确保设备在正常工作范围内。

液位继电器原理图是了解液位继电器工作原理的关键。通过了解原理图，我们可以更好地理解液位继电器如何检测液位、发出信号并实现液位控制。液位继电器原理图具有精确、可靠、安全、适应性和成本效益等优势，使其在许多应用领域有着广泛的应用。

六、液位显示仪正确接线图？

SWP-LED系列数字显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。

唯有正确的数字液位显示仪接线，才能实现被测液位的准确测量及显示，以下为绍兴中仪SWP-T803系列数字液位显示仪接线图

说明：

1、两线制液位变送器的正极+，接13号端子，

2、两线制液位变送器的负极-，接7号端子，

3、220V供电接23与24号，

4、14~21号为4组继电器报警输出端。

液位显示控制仪面板高清刻度0~100%光柱显示方式直观显示液位量程(如罐体内部液位高度，水池内部水位高度等)，底部大屏高亮度LED数值显示，4路报警灯在有报警状态时，相应的红灯亮起。

七、液位浮球开关接线图？

浮球液位开关在安装前需要重新标定水位线，保证安装过程中与热力设备水位线保持一致，需要注意的是，高加液位等开关工作温度高，使其里边的水温也高，高温水的密度要小于室内温水密度，使得室温水的动作线比开关标识线要低一些，液位低报警接在常闭上(NC)，液位高接常开(NO)。

利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。

一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。
